同步視頻教程：等高線在AutoCAD中疊加衛星圖像

工具準備

Bigemap GIS Office：http://www.dng9999.cn/reader/download/

第一步  影像/高程數據獲取

        首先Bigemap GIS Office在圖源列表中選擇你自己添加的圖源，然后通過矩形區域選擇下載邊界（如圖 1所示），以下載重慶的某塊區域為例加以演示：

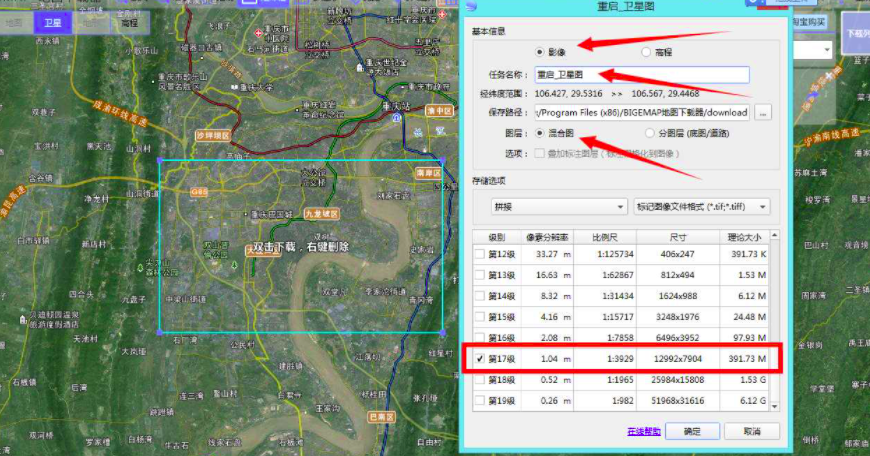

   選定一個區域，衛星圖像，如下圖：

注意：紅色箭頭的地方。

   高程數據

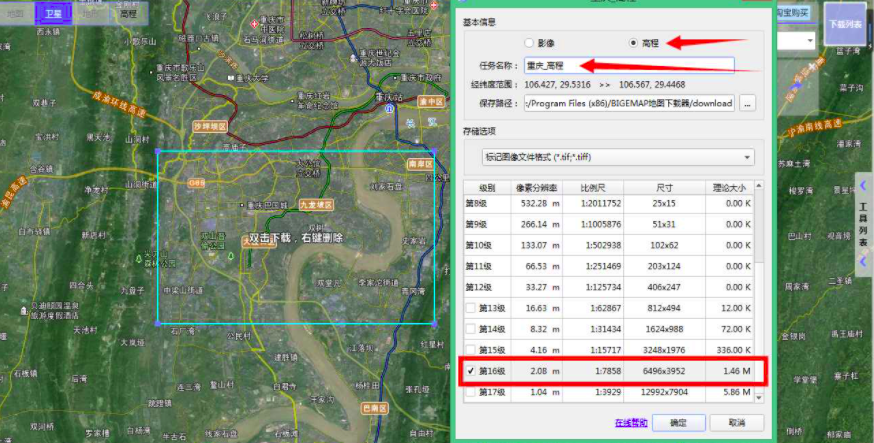

   同一個矩形區域，再次雙擊，選擇高程，選擇級別，開始下載，如下圖：

  第二步：投影變換

   由于AutoCAD不支持經緯度坐標，需要用到大地坐標，所以需要將衛星圖像和高程數據轉換成Xi'AN80坐標系或者Beijing54坐標系。

   本實例已轉Xi'an80坐標系為例說明。

   2.1 將衛星圖像轉化成Xi'an80坐標系

    如何將下載的衛星圖像轉換成西安80坐標？

   2.2 將高程數據轉換成Xi'an80坐標系

    如何轉換等高線到西安80坐標系?

 第三步：將等高線和衛星圖像在CAD中打開疊加

   3.1 先打開等高線

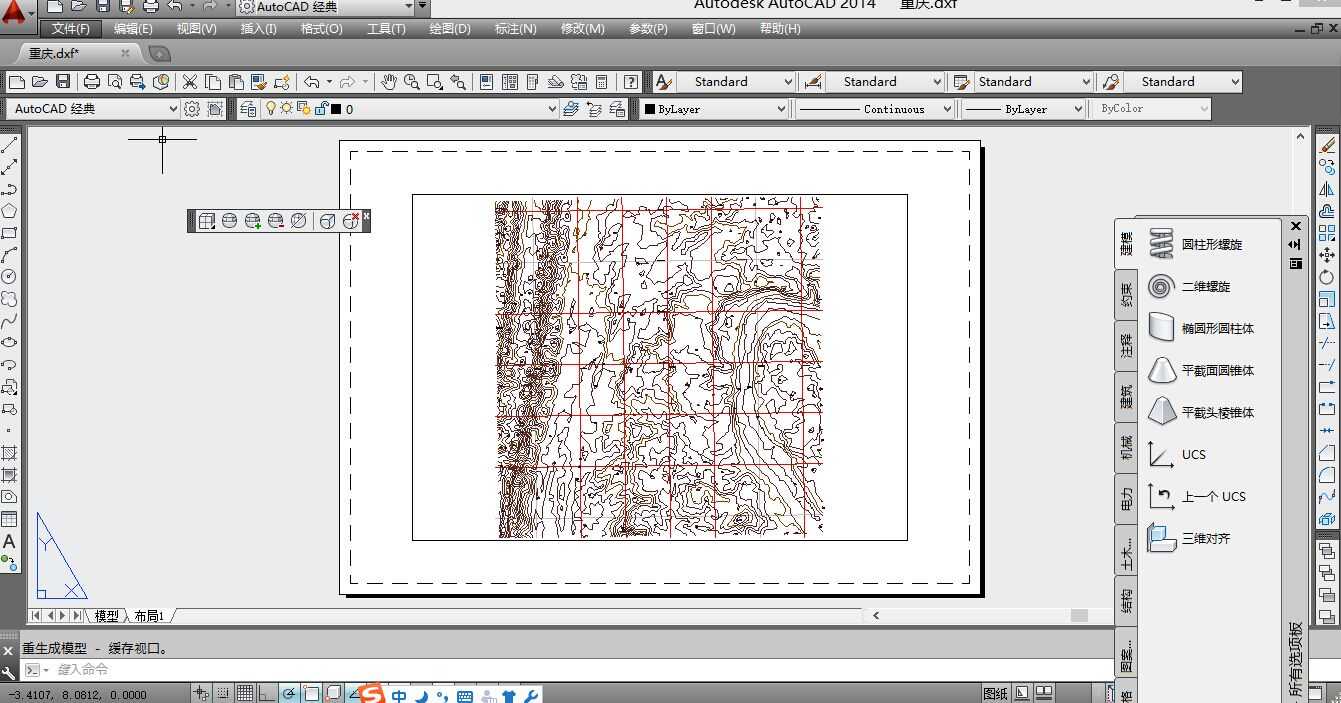

     在等高線轉換成西安80之后，保存成為了DXF格式，雙擊DXF格式的等高線，會自動啟動CAD打開等高線，如下圖：

  3.2 插入衛星圖像

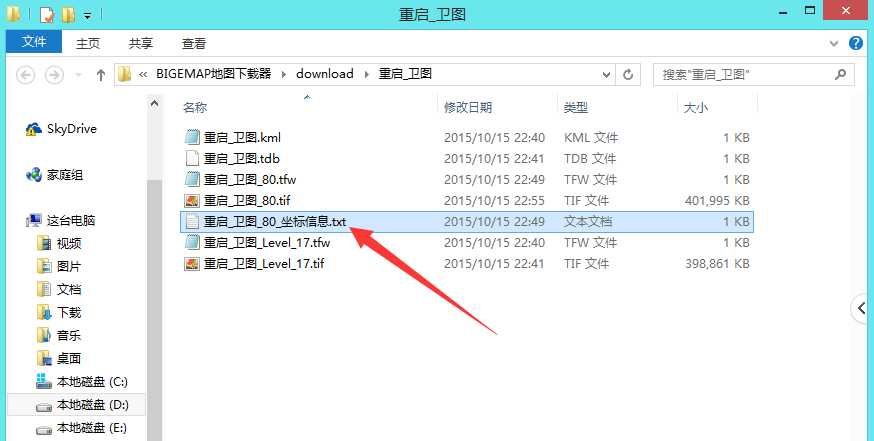

  在2.1中轉換成西安80坐標系的過程中，轉換完成后的目錄里會有一個與你保存轉換后衛星圖像文件同名的TXT文件，如本例中的下圖：

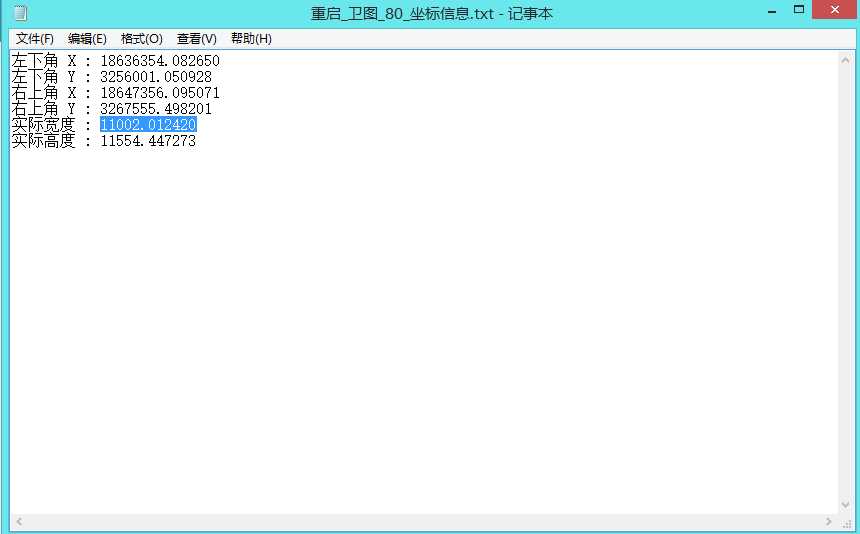

  打開這個TXT文件，如下圖：

 回到剛才打開等高線的AutoCAD界面：

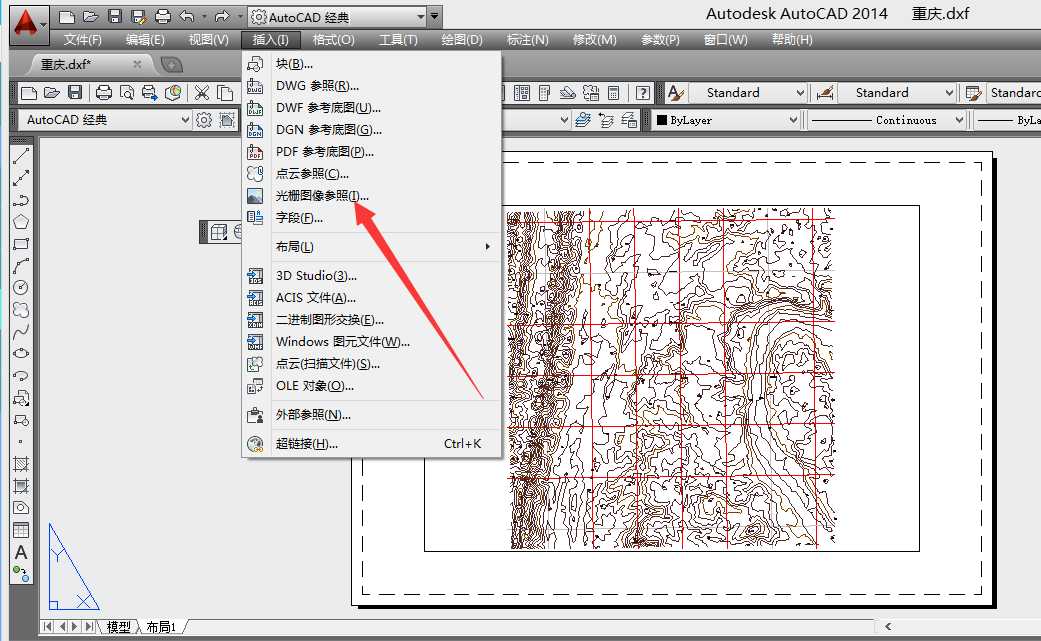

  選擇工具欄里面的【插入】->【光柵圖像參照】，如下圖：

 打開如下界面，選擇轉換成西安80的衛星圖像，如下圖：

   點擊【打開】，出現如下界面：

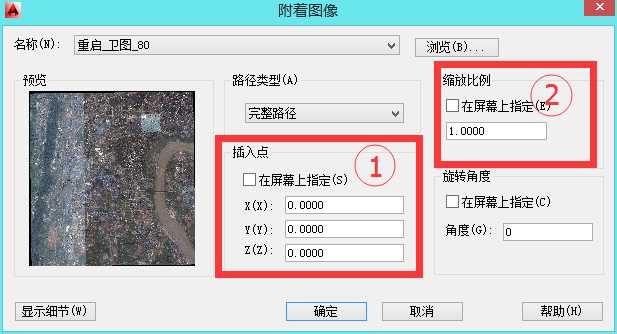

   上圖中需要填寫① 和 ② 的參數，把方框□中的勾去掉，下面的參數才可以填寫，這個參數來自剛開打開的TXT文件，填寫如下：

    ①

    X(X):填寫TXT文件中的【左下角X】后面的數字

    X(Y):填寫TXT文件中的【左下角Y】后面的數字

    Z(Z):不用填，默認

    ②

    縮放比例:填寫TXT文件中的【實際寬度】后面的數字

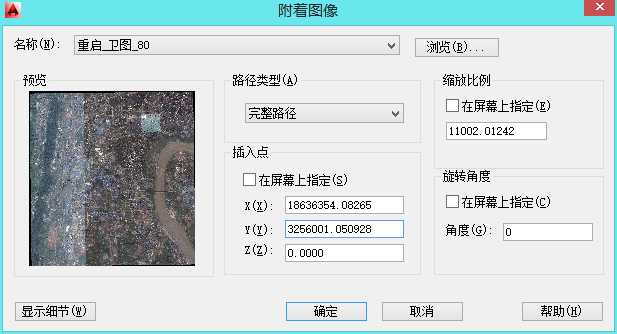

    填寫完成后的效果如下圖：

   點擊上圖中的【確定】，如下圖所示:

  選擇工具欄的【工具】->【繪圖次序】->【后置】，框選整個圖像區域，如下圖：

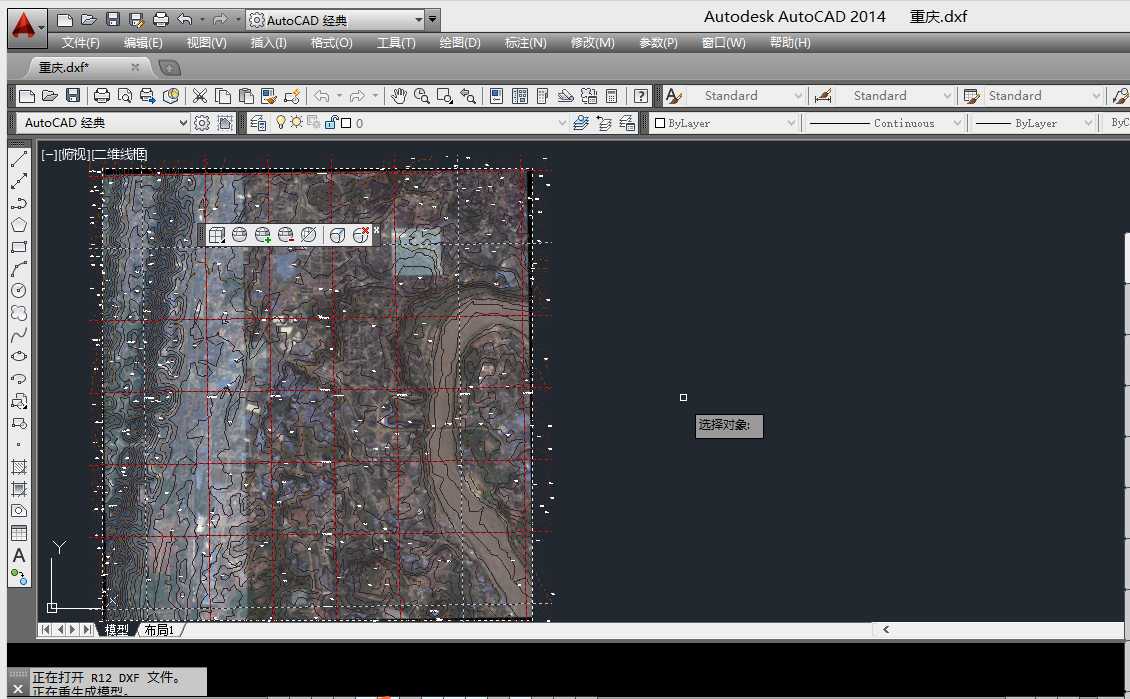

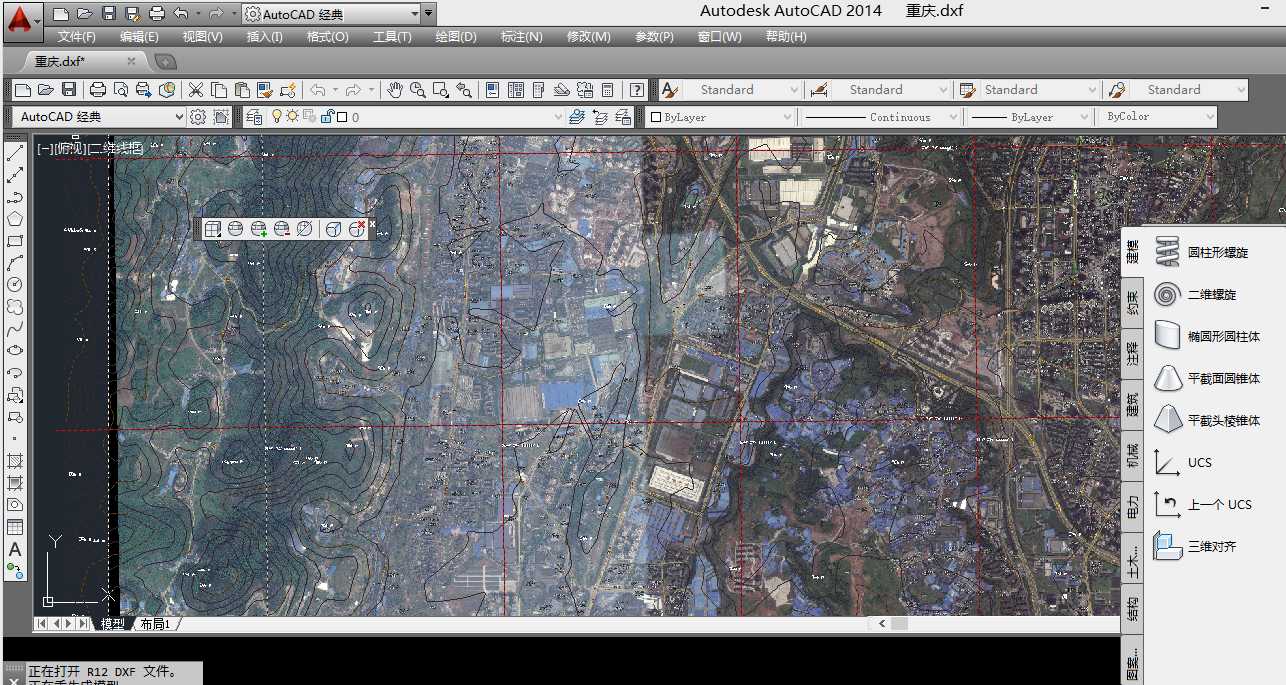

  滾動鼠標可放大縮小，如下圖：

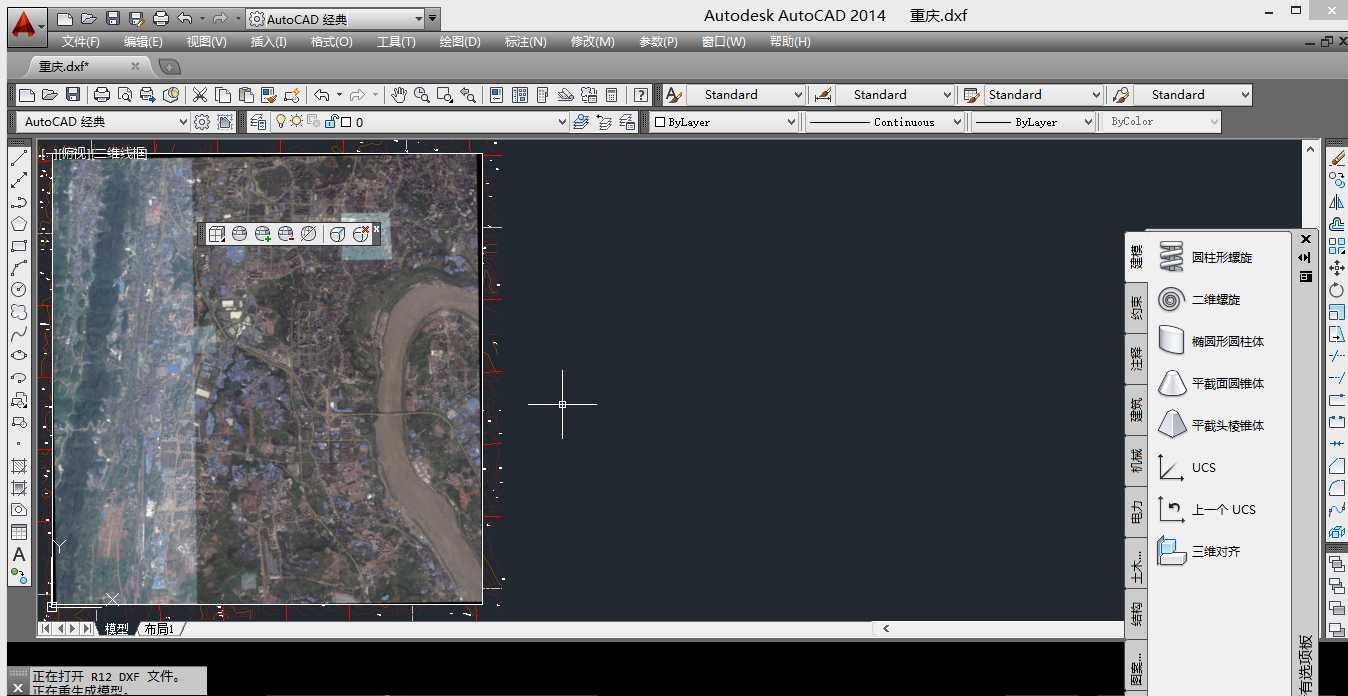

  套合成功，很完美的效果，可儲存為你想要的結果。謝謝。
