利用ARCGIS進行自定義坐標系和投影轉換
方法1：在ArcMap中進行動態轉換(On the fly)
假設原投影坐標系統為Xian80坐標系統，本例選擇為系統預設的Projected Coordinate Systems\Gauss Kruger\Xian 1980\Xian 1980 GK Zone 20投影，中央經線為117度，要轉換成Beijing 1954\Beijing 1954 GK Zone 20N。

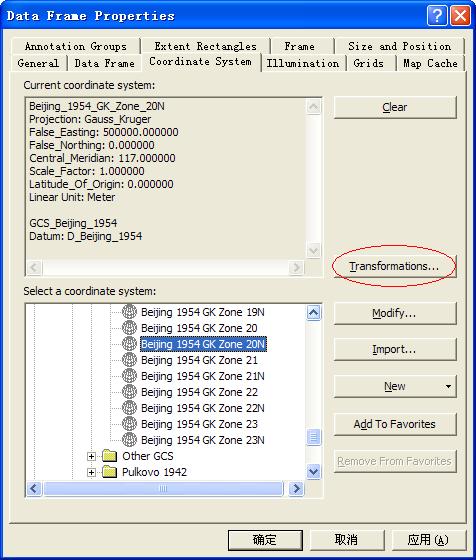

在ArcMap中加載了圖層之后，打開View-Data Frame Properties對話框，顯示當前的投影坐標系統為Xian 1980 GK Zone 20，在下面的選擇坐標系統框中選擇Beijing 1954 GK Zone 20N，在右邊有一個按鈕為T(mén)ransformations...

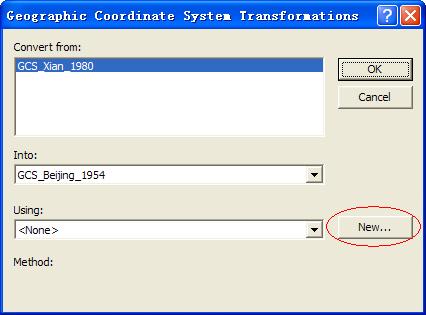

點擊打開一個投影轉換對話框，可以在對話框中看到Convert from和Into表明了我們想從什么坐標系統轉換到什么坐標系統。

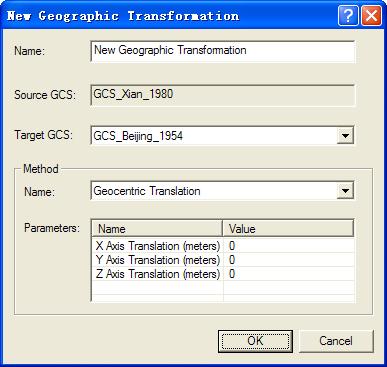

在下方的using下拉框右邊，點擊New...，新建一個投影轉換公式，在Method下拉框中可以選擇一系列轉換方法，其中有一些是三參數的，有一些是七參數的，然后在參數表中輸入各個轉換參數。

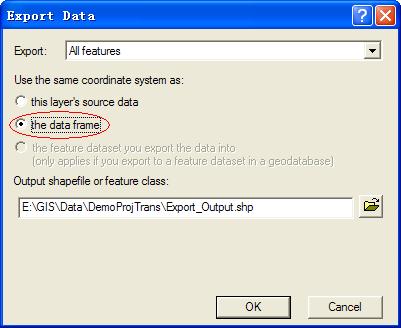

輸入完畢以后，點擊OK，回到之前的投影轉換對話框，再點擊OK，就完成了對當前地圖的動態投影轉換。這時還沒有對圖層文件本身的投影進行轉換，要轉換圖層文件本身的投影，再使用數據導出，導出時選擇投影為當前地圖的投影即可。

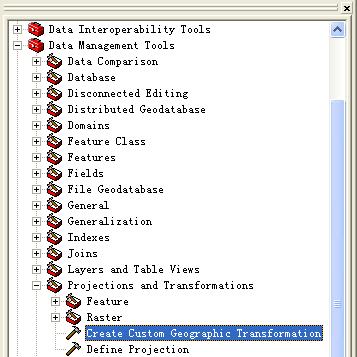

方法2：對于有大量圖層需要進行投影轉換時，這種手工操作的辦法顯得比較繁瑣，每次都需要設置參數。可以只定義一次投影轉換公式，而在此后的轉換中引用此投影轉換公式即可。這種方法需要在ArcTools中進行操作。在Data Management Tools\Projections and Tranformations\下，有Create Custom Geographic Transformation命令。

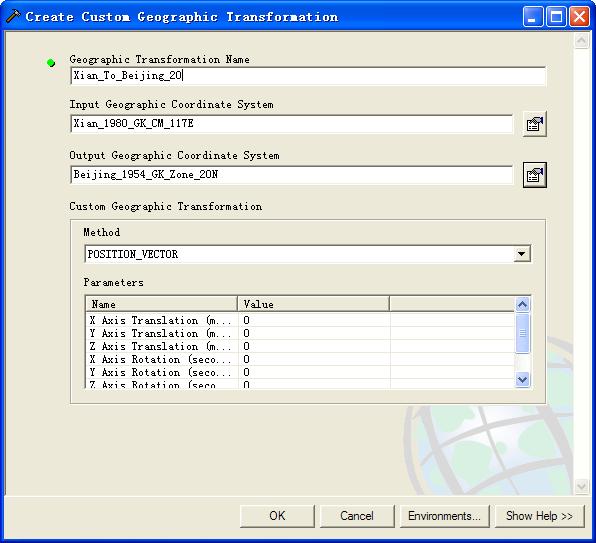

打開這個命令，選擇輸入和輸出的投影，可以是系統自帶的也可以是自己設置的，選擇轉換方法，與方法１種介紹的類似，可選擇三參數或者七參數，然后輸入各個參數指。通過為這個投影轉換公式指定一個名稱，可以在以后的操作中直接引用此公式而不用重復輸入各個參數了。點擊OK生成這個投影轉換公式。

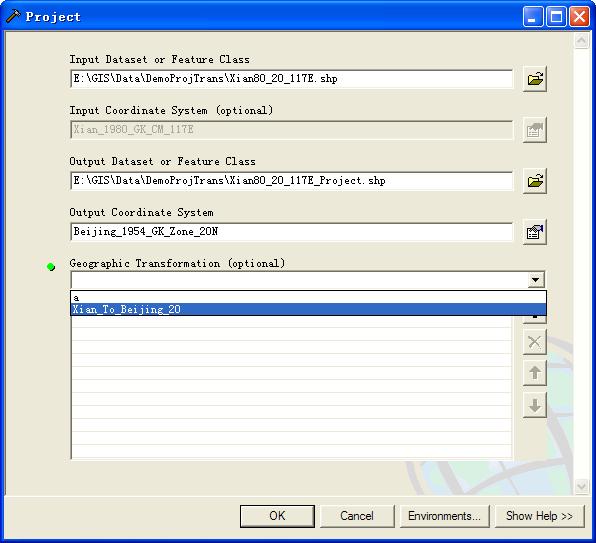

在方法一里面，我們是動態的改變了地圖的投影，然后通過數據導出的辦法將要轉換投影的圖層重新生成的。在這里，我們可以直接使用Data Management Tools\Projections and Tranformations\下的Project命令，生成轉換后的圖層文件，Project命令分別位于Feature和Raster目錄下，分別針對于矢量和柵格數據。在這個命令中，在指定了輸入的圖層后，Input Coordinate System自動的識別出了輸入的投影，需要用戶指定輸出的投影，如果兩者與之前定義投影轉換公式的輸入和輸入投影的話，在下面的Geographic Transformation下拉框中會出現之前定義的公式名稱，直接選擇即可使用。
點擊OK以后就可以直接生成這個圖層文件而不需要進一步的操作了。
