高程等高線-CGCS2000等高線

發布時間:2018-12-06 版權:BIGEMAP


    CGCS2000是(中國)2000國家大地坐標系的縮寫,該坐標系是通過中國GPS 連續運行基準站、 空間大地控制網以及天文大地網與空間地網聯合平差建立的地心大地坐標系統。2000(中國)國家大地坐標系以ITRF 97 參考框架為基準, 參考框架歷元為2000.0。

    2000國家大地坐標系的大地測量基本常數分別為:

    長半軸 a = 6378137 m        (后面要用到)

    地球引力常數 GM =3.986004418×1014m3s-2

    扁率f = 1/ 298. 257222101 = 0.0033528106811823   (后面要用到)

    地球自轉角速度X =7.292115×10-5rad s-1


   等高線轉CGCS2000坐標系,有兩種方式:

  方式一:

  第一步:通過BIGEMAP GIS Office下載高程數據。

  第二步:選擇BIGEMAP軟件右邊工具欄,選擇【投影轉換】,如下圖所示:


      2.1   選擇說明:

               1. 源文件:選擇下載好的衛星圖像文件(下載目錄中后綴為tiff的文件)

               2. 源坐標系:打開的源文件的投影坐標系(自動讀取,不需要手動填寫)

               3. 輸出文件:選擇轉換后你要保持文件的文件路徑和文件名

               4. 目標坐標系:選擇你要轉換成的目標坐標系,如下圖:


     選擇上圖的更多,如下圖所示:


          1:選擇 -CGCS2000  2:選擇地區   3:選擇分度帶對應的帶號(一般默認,也可以手動修改)

          選擇對應的分度帶或者中央子午線(請參看:如何選擇分度帶?),點擊【確定】



         5. 指定變換參數:在不知道的情況下,可以不用填此處信息,如果√上,則如下圖:


        此參數為【三參數】或者【七參數】,均為國家保密參數,需要到當地的測繪部門或者國土部門,以單位名義簽保密協議進行購買,此參數各地都不一樣,是嚴格保密的,請不要隨便流通。



    第三步:點擊【確定】,開始轉換,如下圖:


    第四步:完成后,打開你剛才選擇的【輸出文件】,里面就是轉換后的高程數據。

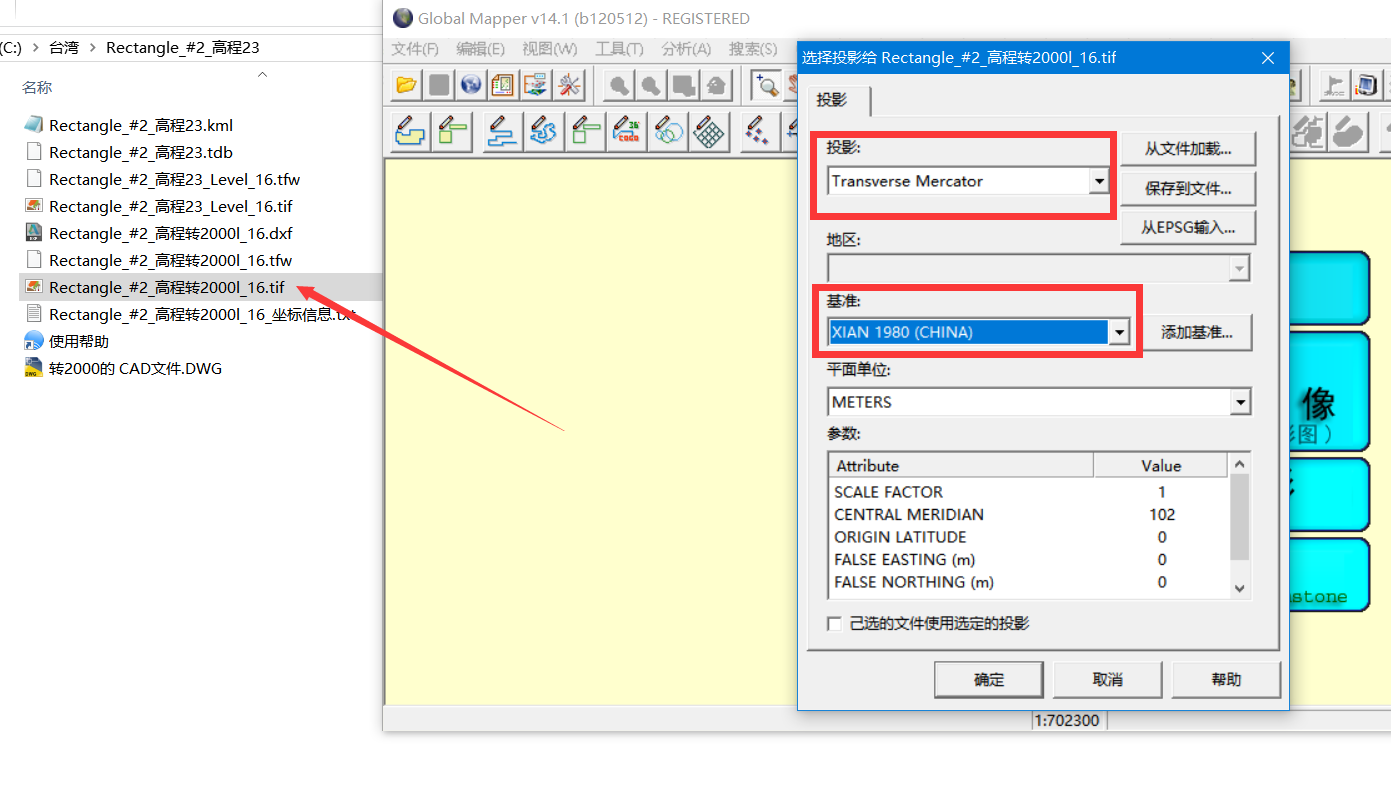

    第五步:將轉換后的個高程文件,拖到Global mapper里面,如下圖:


  這里將轉換成CGCS2000坐標系的高程文件拖到Global mapper里面,由于Global mapper不認識CGCS2000坐標系,所以會彈出提示,這里主要選擇【投影】和【基準】,由于已經通過BIGEMAP轉成投影坐標的CGCS2000,對應了CGCS2000的平面XY值,所以這里選擇的投影和基準都不重要,只要XY值不變就行。然后點【確定】

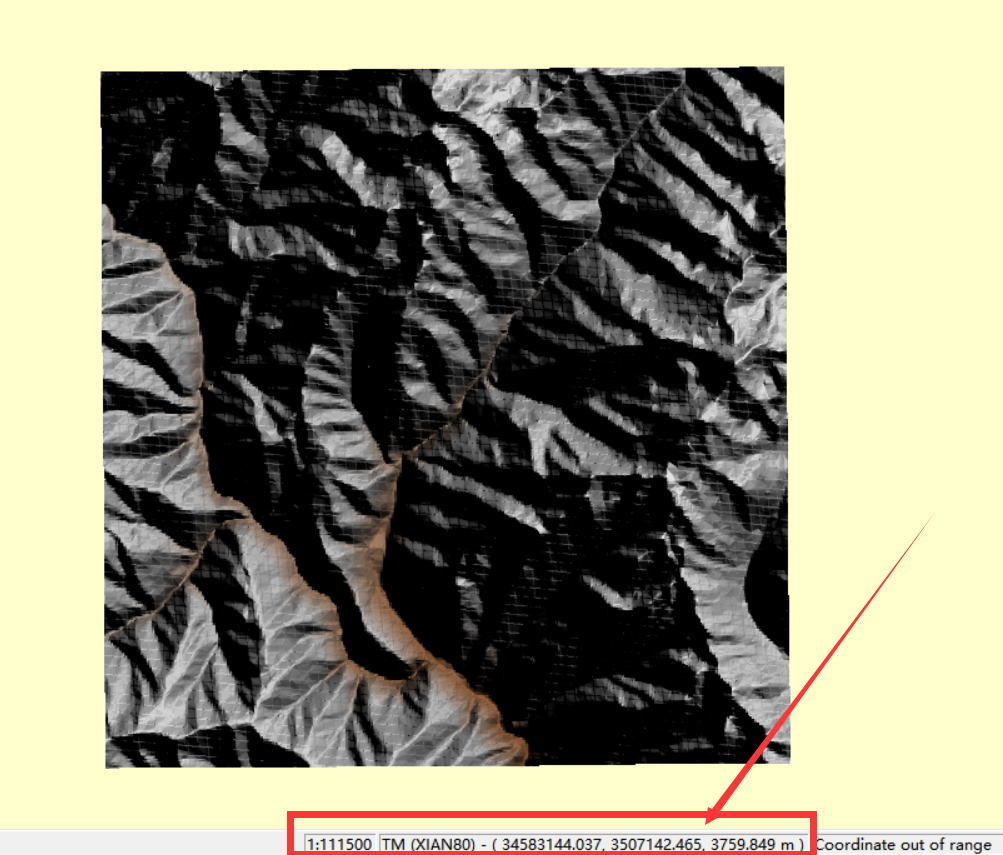

    上圖 紅色框中的就是對應CGCS2000的平面坐標值,意思就是這幅圖已經是CGCS2000坐標系的了,然后生成等高線,輸出DXF或者DWG的,CAD打開就是CGCS2000坐標系的等高線了。具體教程如下:

      教程: 生成等高線教程


  方式二:

        第一步:通過BIGEMAP地圖下載器下載高程數據。

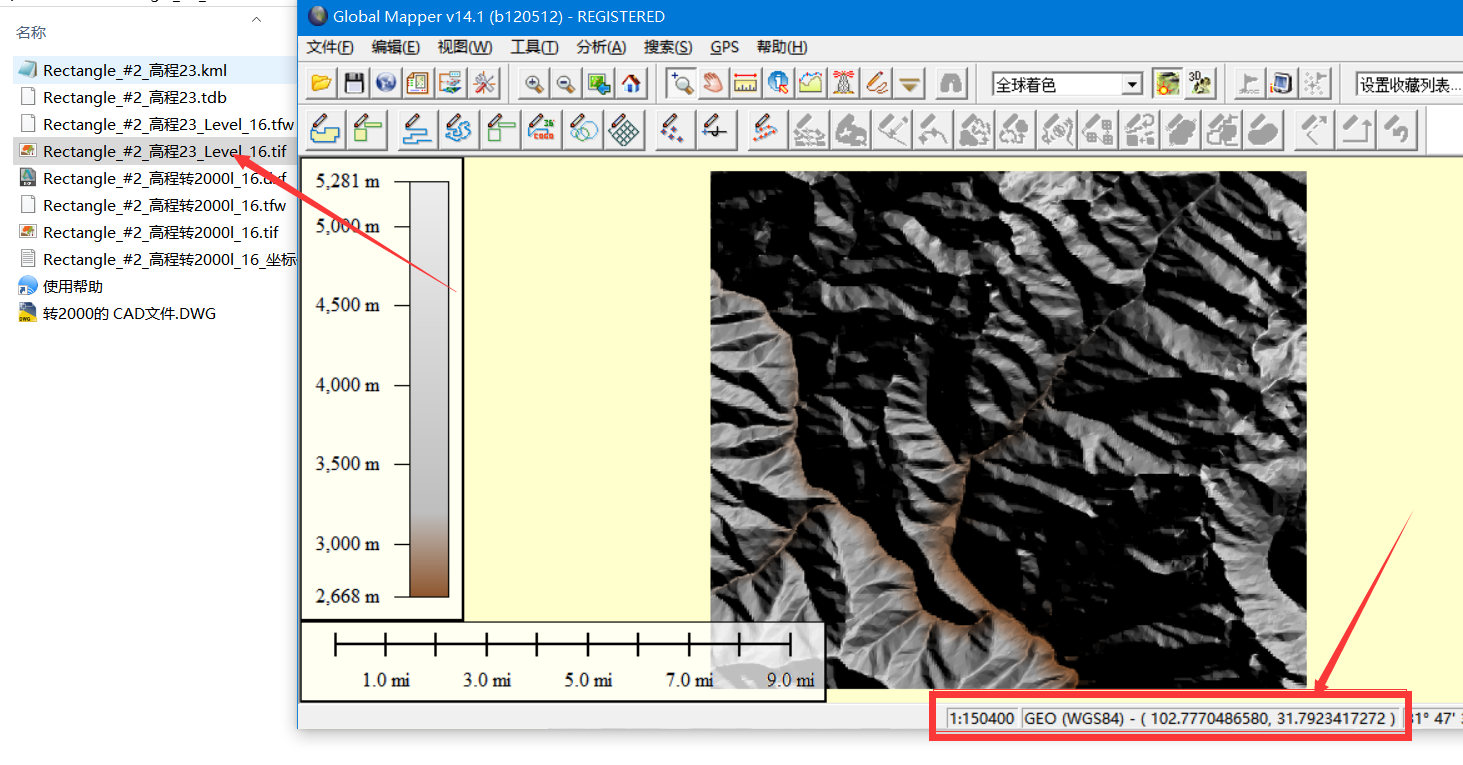

        第二步:將下載的數據,直接拖到global mapper里面,如下圖:


    上圖所示:紅色框中顯示的直接下載的高程是WGS84坐標系 ,經緯度的。

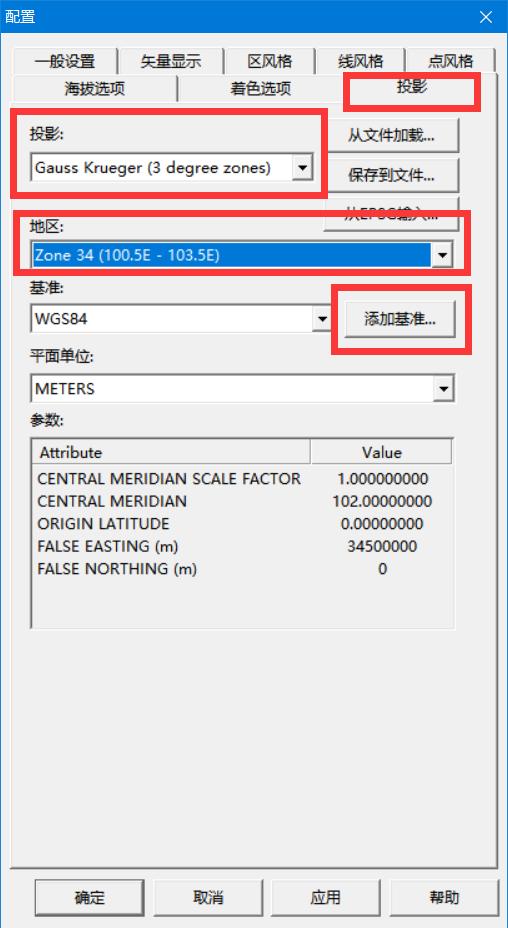

     第三步:在global mapper中建立一個CGCS2000坐標系,打開globalmapper 【工具】欄里面的【設置】,如下圖:


    上圖中:打開【設置】后,選擇【投影】和【地區】,這里的選擇和轉西安80或者北京54(beijing54)的選擇一樣。

     然后選擇【添加基準】,因為這里沒有CGCS2000,所以我們要添加一個CGCS2000的基準,如下:

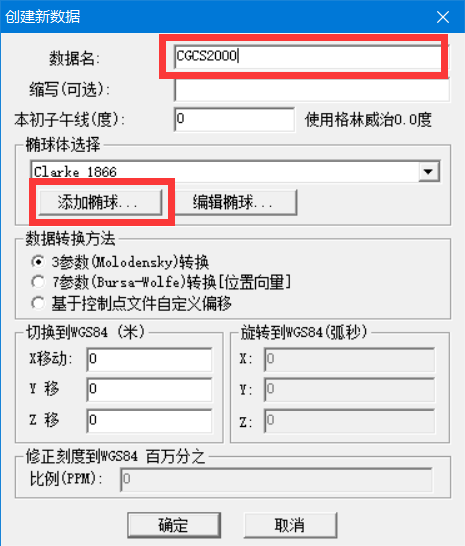

   上圖:【數據名】填寫CGCS2000,點擊【添加橢球】,如下圖:

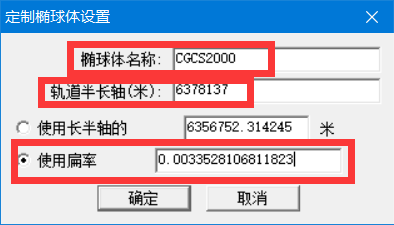

    【橢球體名稱】 CGCS2000;  【軌道長半軸】6378137(教程最前面有說明);【使用扁平率】0.0033528106811823(前面有說明),填好后,點擊【確定】,在【確定】,如下圖:

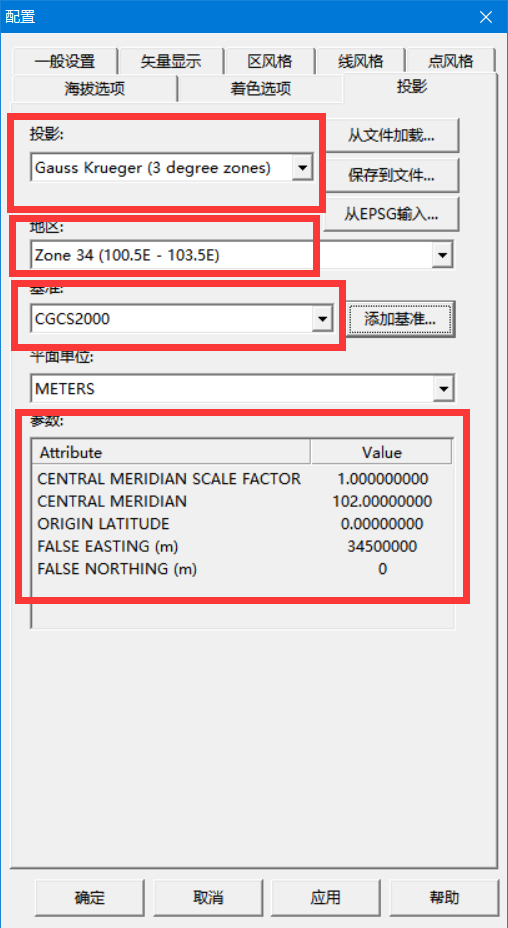

   上圖中,【投影】,【地區】,需要我們選擇正確,【基準】是我們建立的CGCS2000基準,下面的【參數】,上面填寫正確的,這里參數是自動生成的,不需要改。然后,點【確定】,如下圖:

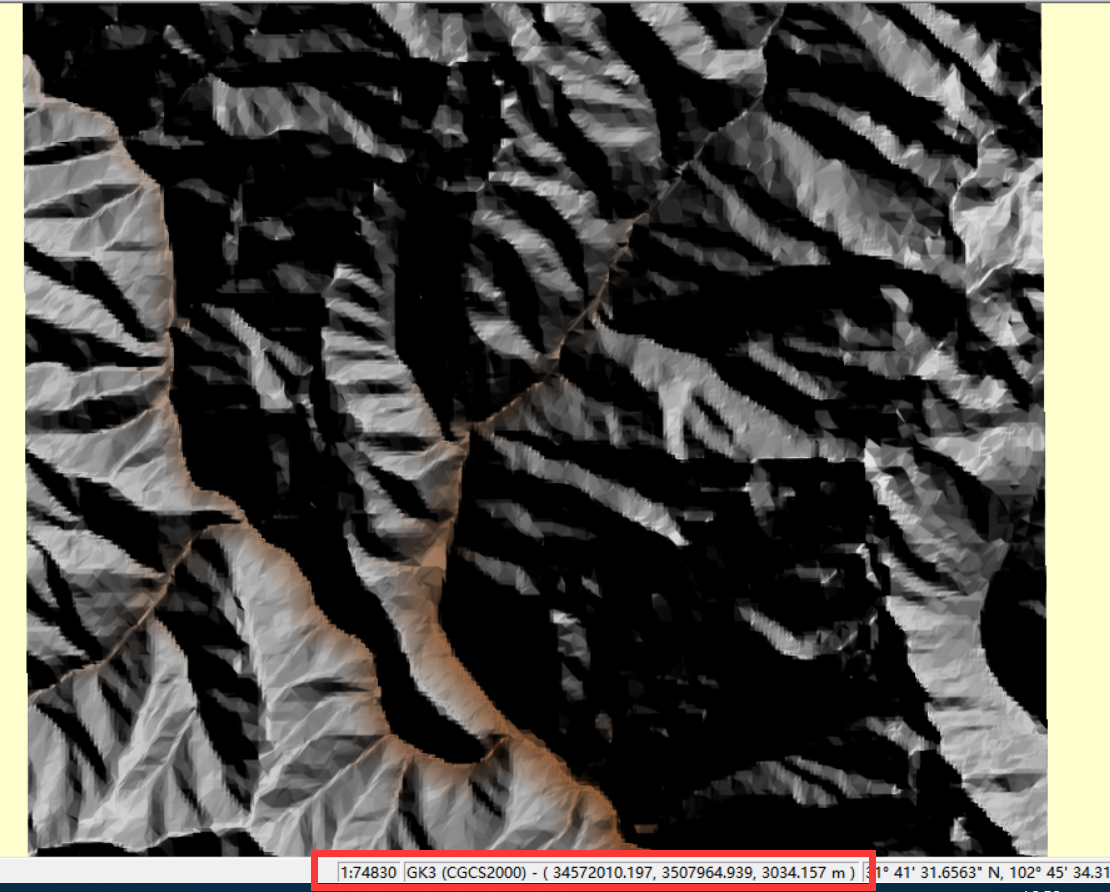

     如上圖紅色框中,顯示了CGCS2000以及對于的坐標系XY值,接下來生成等高線并保存,就可以了。


        教程: 生成等高線教程
