3D-MAX制作模型-三維地圖模型

發布時間:2018-01-17 版權:BIGEMAP


相關教程:Arcgis三維地形制作教程

其他三維制作視頻教程http://www.dng9999.cn/video/page-0-10.html

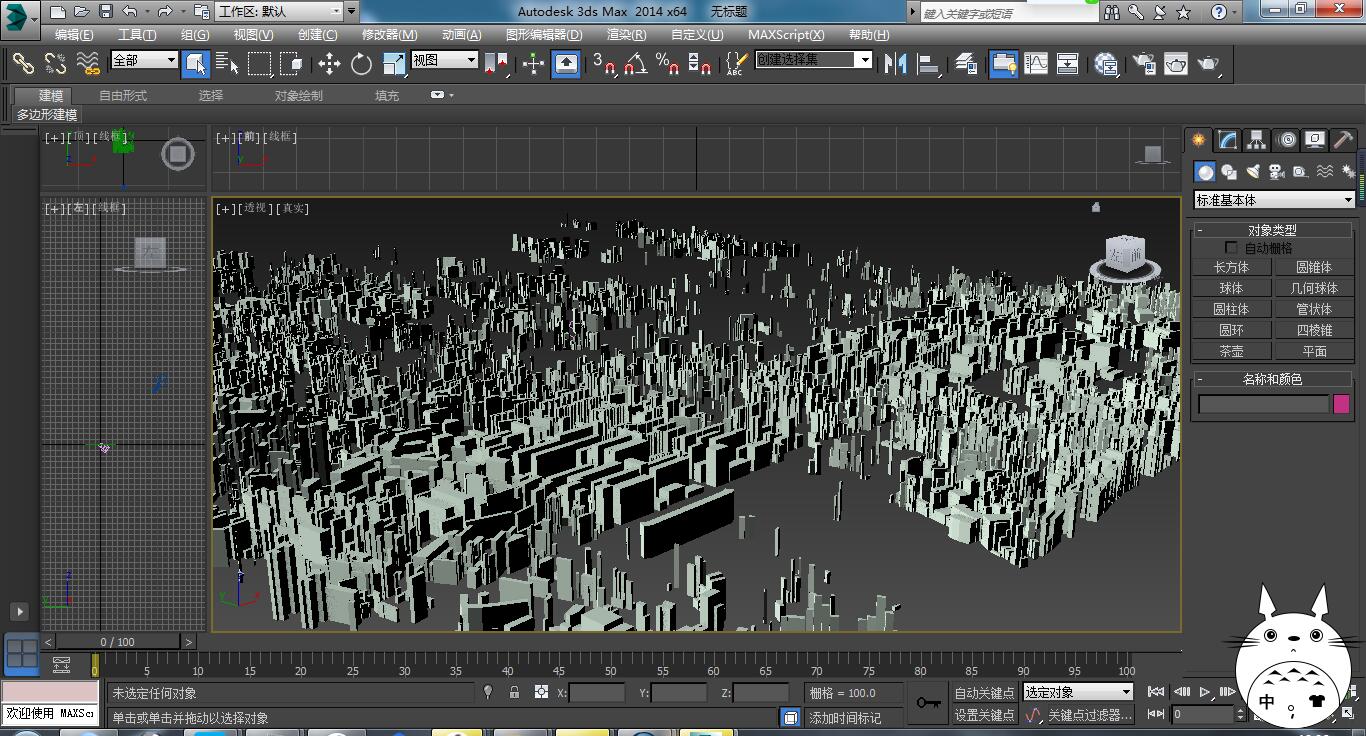

   1、建筑物輪廓三維立體圖生成




工具準備

1、BIGEMAP GIS Office

2、3DMAX軟件

資料準備

導出你需要區域的DEM數據和 衛星影像數據。

 衛星圖像

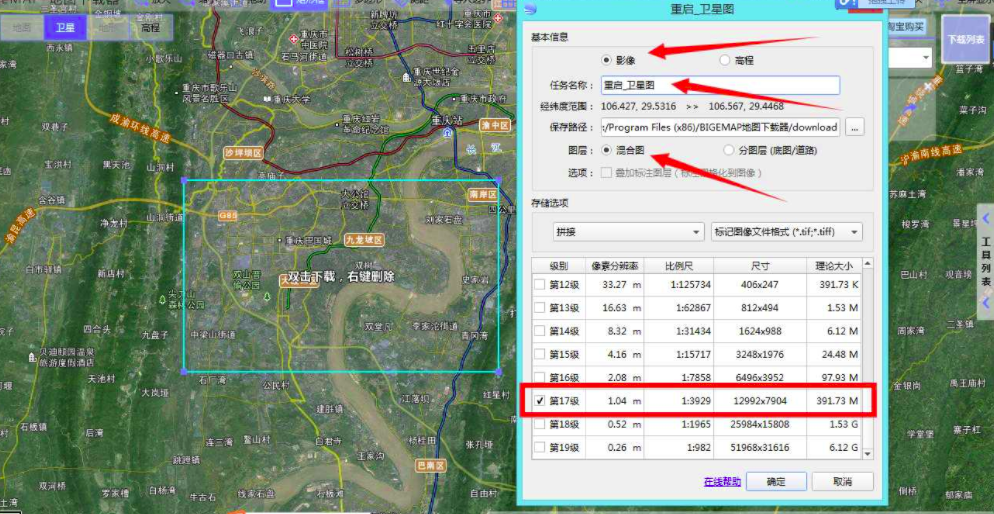

選定一個區域,導出衛星圖像,如下圖:


注意:紅色箭頭的地方

高程數據

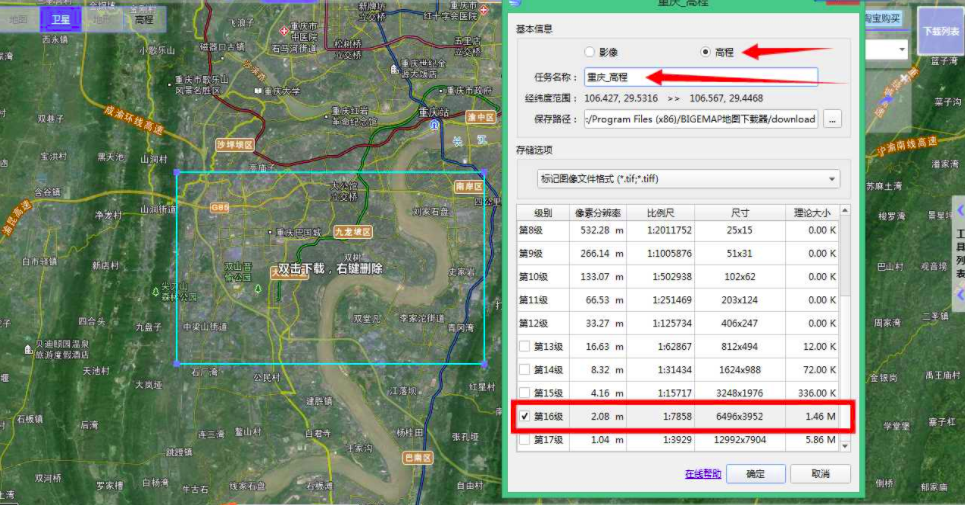

同一個矩形區域,再次雙擊,選擇高程,選擇級別,如下圖:


(注:下載的高程和衛星圖像可以選擇不一樣的對應級別,不需要兩個的級別都選擇一樣,建議:高程下載16級或者17級,衛星圖像級別越高,生成的三維越清晰,越詳細。)


下載完成之后,由于是經緯度坐標信息的需要轉成大地坐標系的,方便高程海拔高度顯示。本案例以轉換成UTM(WGS84)為例子。轉換步驟如下圖:

啟動安裝好的Global Mapper軟件


將下載好的高程數據(下載目錄下的后綴為tiff格式)拖入到global mapper中,如下圖所示:




點擊【設置】,如下圖:


選擇【投影】,在投影的下拉列表框中選擇【UTM】,其他默認不變,點擊【確定】,之后保存為DEM,如下圖:



選擇【輸出海拔網格格式】,在彈出的對話框中選擇【DEM】,如下圖:



高程的預處理已經完成,同樣的方式將衛星圖像也處理成UTM投影方式,如下圖:

將下載好的衛星圖像(下載目錄下的后綴為tiff格式)拖入到global mapper中,如下圖所示:




      設置完成后開始保存,保存格式選擇【JPG】,如下圖:

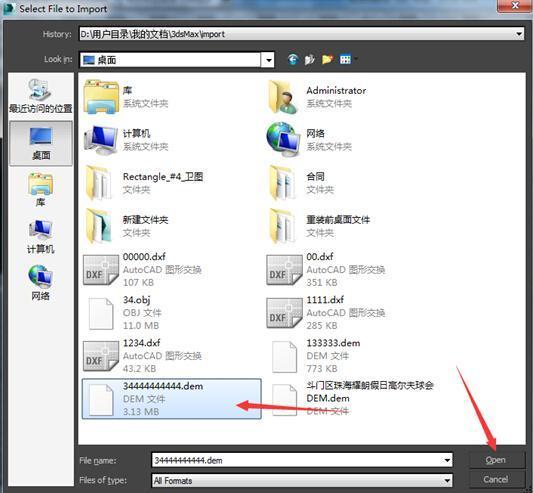

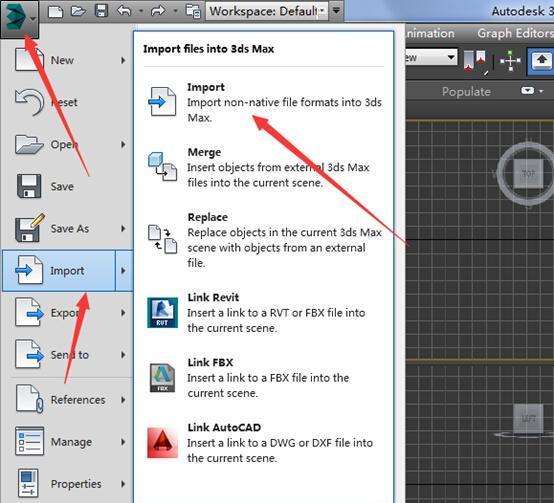

 接下來打開3DMAX軟件,導入經過Global Mapper 處理過后保存的DEM數據,如下圖:

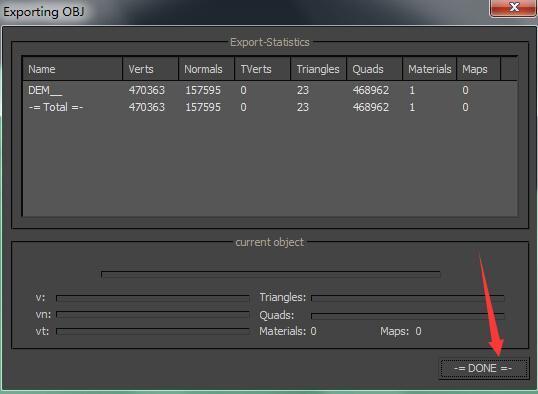

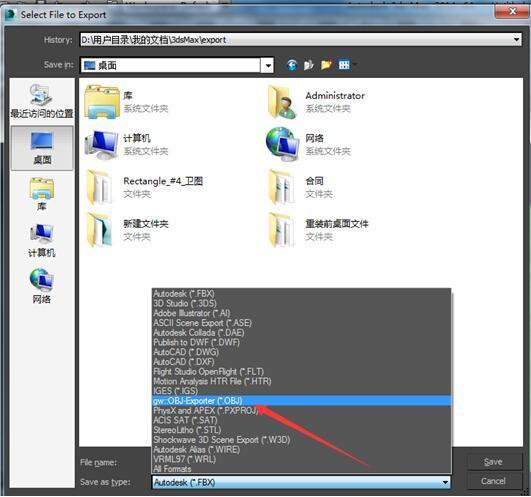

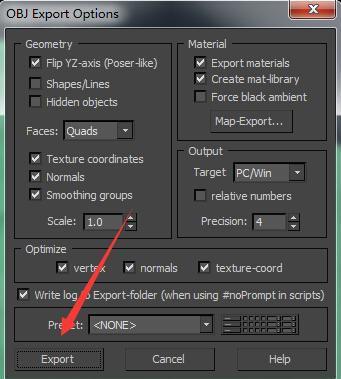

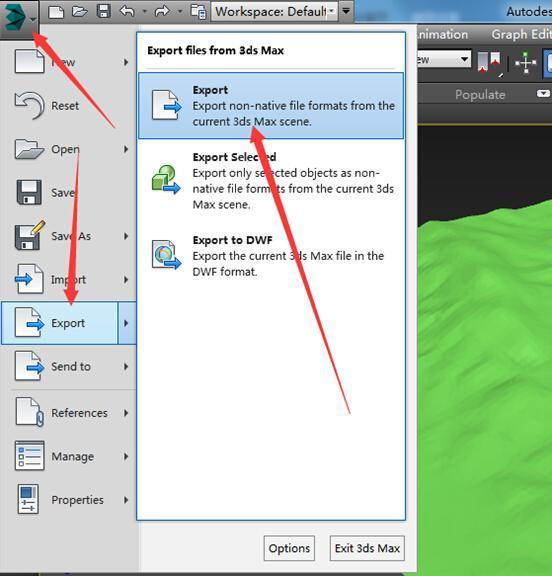

然后,保存DEM為OBJ格式,如下圖:

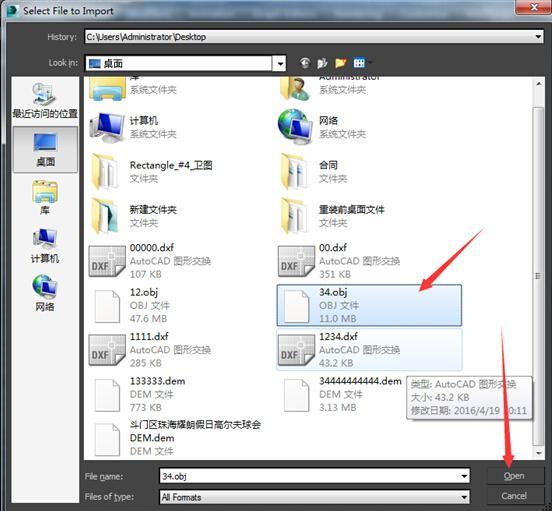

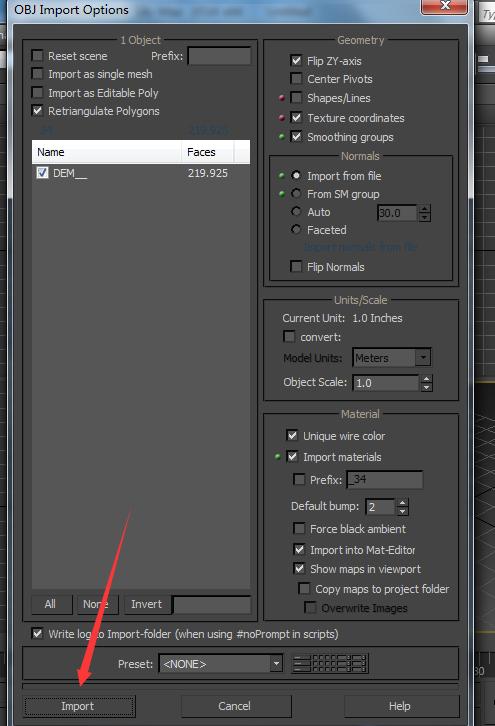

關閉3DMAX中的DEM文件,然后再打開OBJ的文件,如下圖:

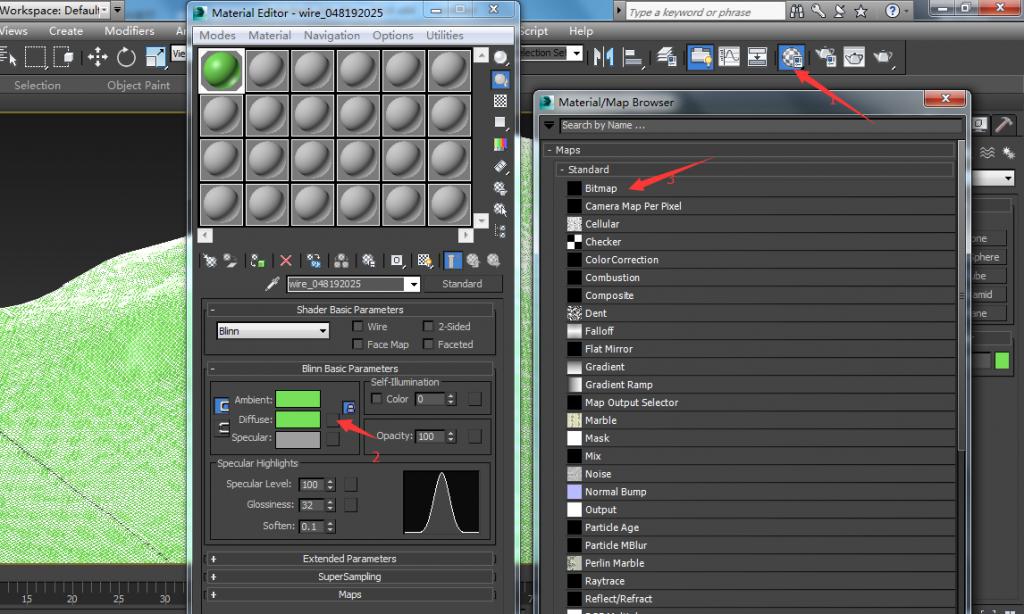

打開之后,就是3D模型,需要為該模型貼上材質,也就是下載高清衛星圖像,如下圖:



上圖中按照紅色箭頭 1->2->3的步驟【點擊】,雙擊第2步的【Bitmap】或【位圖】彈出如下窗口:

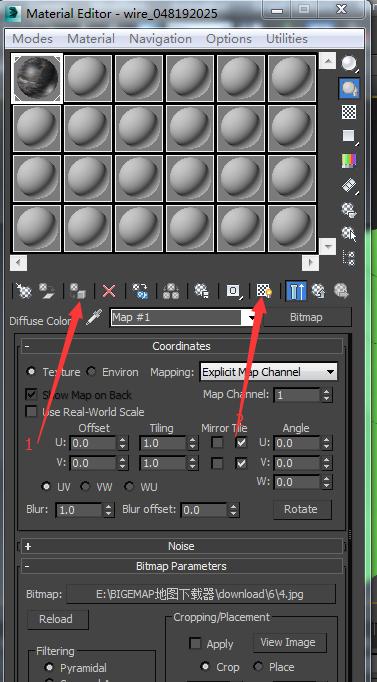

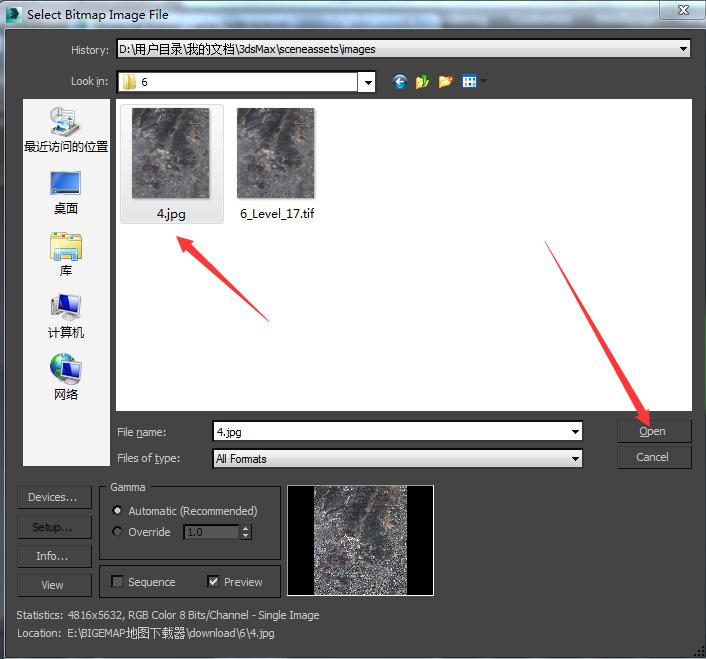

然后依次點擊下圖中紅色箭頭按鈕:

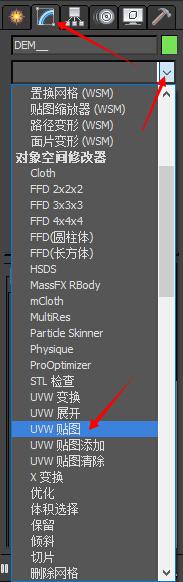

點擊下圖紅色按鈕,選擇uvw貼圖或者uvw map


點完之后,鼠標移動到[透視][真實]按下鼠標拖動,即可貼圖成功。

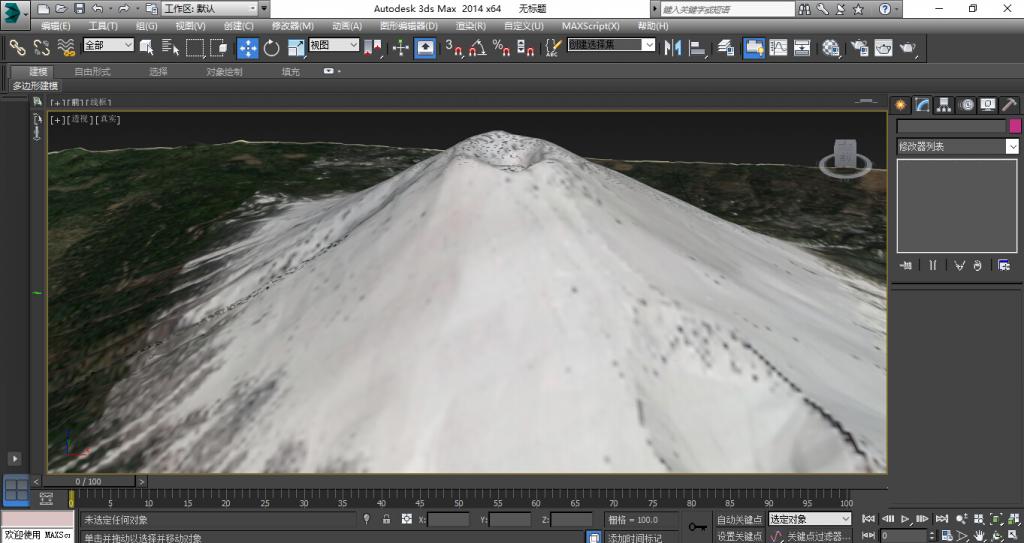

最后 生成的三維效果如下圖:


如需進行以上測試,可聯系客服人員索要數據(任意地方)
